MATERIALIEN: SENSORBOX

Die Technik hinter der UMS

In der Sensorbox arbeiten verschiedene Sensoren, Elektronik, Stromversorgung und Funktechnik zusammen. Die UMS wurde so entwickelt, dass sie mobil eingesetzt, gemeinsam aufgebaut und für eigene Umweltmessungen genutzt werden kann.

Viele unterschiedliche Aufgaben – gemeinsam in einer Sensorbox.

Was steckt in der Sensorbox?

Die UMS ist ungefähr 20 × 20 × 20 Zentimeter groß. In ihrem Inneren befinden sich nicht nur die Sensoren für die Umweltmessungen. Weitere Komponenten übernehmen die Verarbeitung und Anzeige der Messwerte, die Funkübertragung und die Energieversorgung.

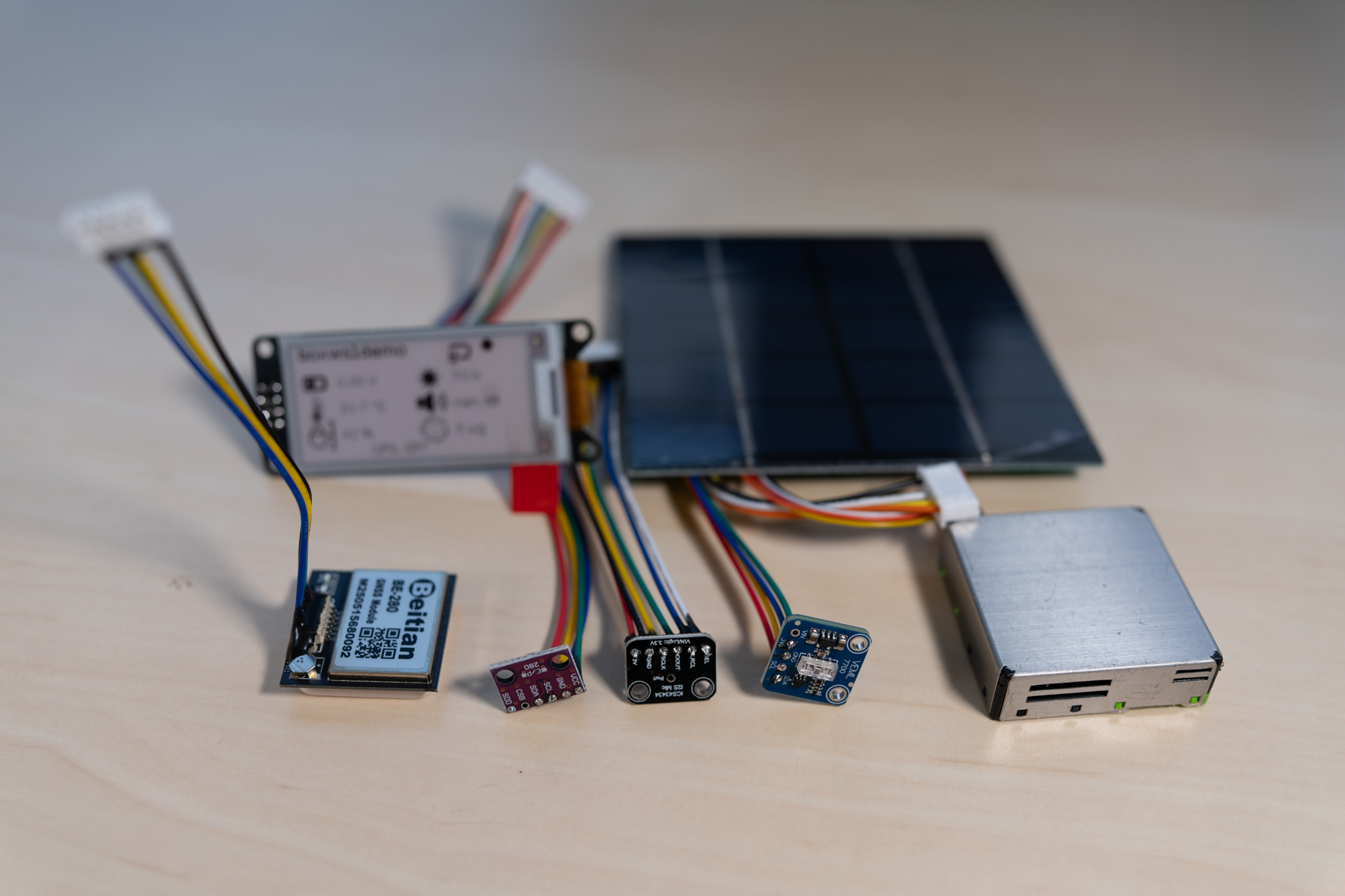

Ausgewählte Komponenten der Umweltmessstation
Ausgewählte Komponenten der Umweltmessstation.
01

Messen

Verschiedene Sensoren erfassen die Umweltbedingungen am jeweiligen Standort – darunter Temperatur, Luftfeuchtigkeit, Luftdruck, Feinstaub in unterschiedlichen Partikelgrößen, Umgebungslicht und Schallpegel. Zusätzlich wird der Standort der Messung per GPS erfasst.

02

Rechnen

Ein kleiner Mikrocontroller (ESP32) liest die angeschlossenen Sensoren mehrmals pro Sekunde aus, verarbeitet die Messwerte und bereitet sie für die weitere Verwendung vor.

03

Senden

Ein Funkmodul überträgt die gesammelten Messwerte alle paar Minuten per LoRaWAN. Über Funkempfänger in Reichweite gelangen die Daten anschließend ins Internet.

04

Anzeigen

Ein stromsparendes Display zeigt aktuelle Messwerte direkt an der UMS an. So lassen sich die Messungen bereits vor Ort beobachten.

05

Versorgen

Zwei Akkus in einem geschlossenen Modul versorgen die UMS mit Energie. Eine Ladeelektronik und ein Solarmodul ermöglichen es, die Akkus während des Einsatzes nachzuladen.

06

Verbinden

Eine Platine verbindet die verschiedenen Komponenten der UMS miteinander. Verwechslungssichere Steckplätze helfen dabei, Sensoren und weitere Bauteile an den vorgesehenen Anschlüssen zu verbinden.

07

Tragen

Ein inneres Skelett trägt Sensoren und Elektronik und hält die Komponenten an ihren vorgesehenen Positionen. Das Gehäuse umschließt und schützt den Aufbau der Sensorbox.

Steuern, verbinden und senden

Die einzelnen Sensoren und Komponenten arbeiten nicht unabhängig voneinander. Eine zentrale Platine verbindet die Baugruppen; eine kleine Steuereinheit (ESP32) liest Messwerte ein und bereitet sie auf, während ein Funkmodul die Übertragung per LoRaWAN übernimmt.

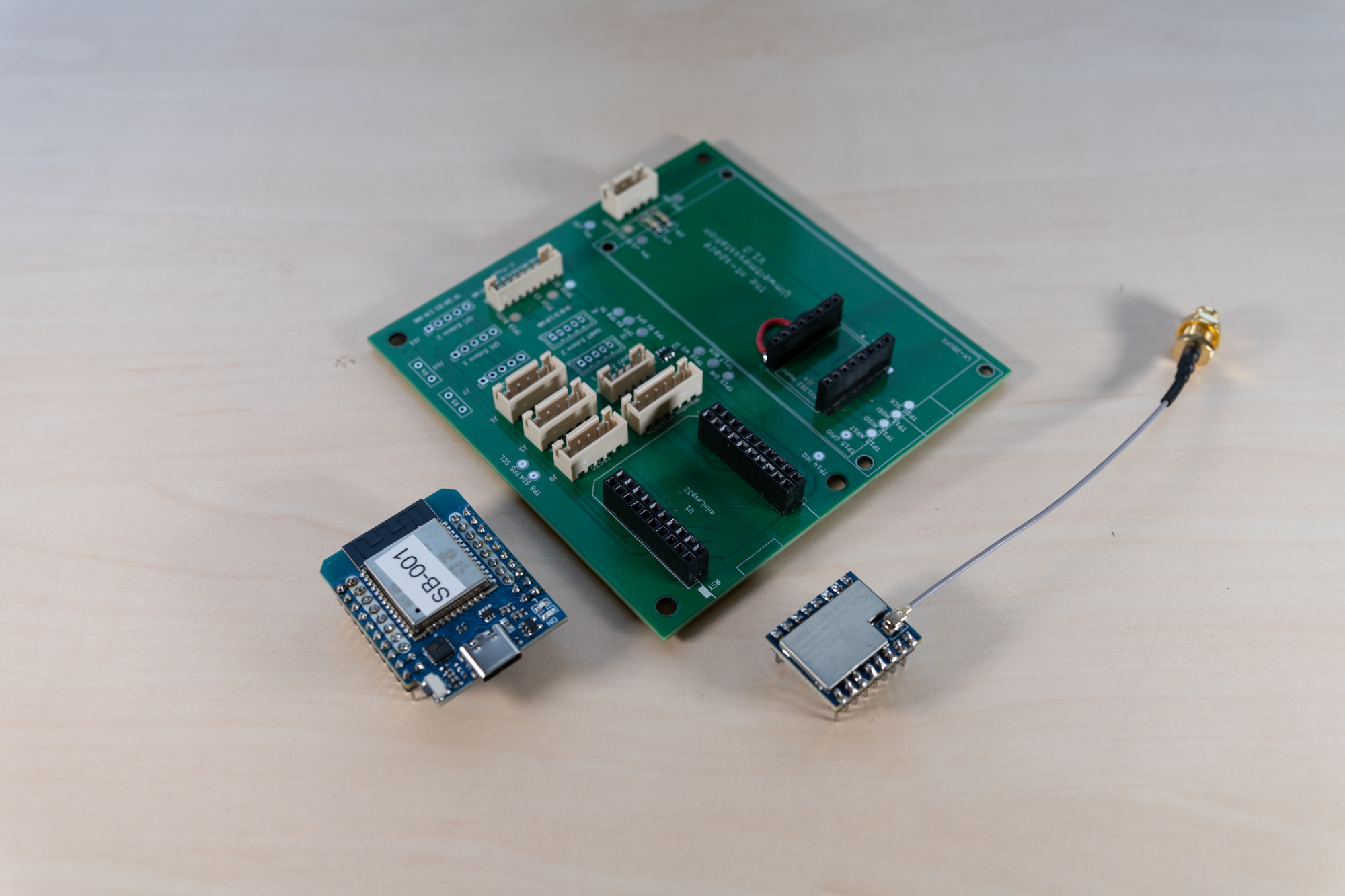

Hauptplatine und getrennte elektronische Module der UMS
Hauptplatine und getrennte elektronische Module der UMS.

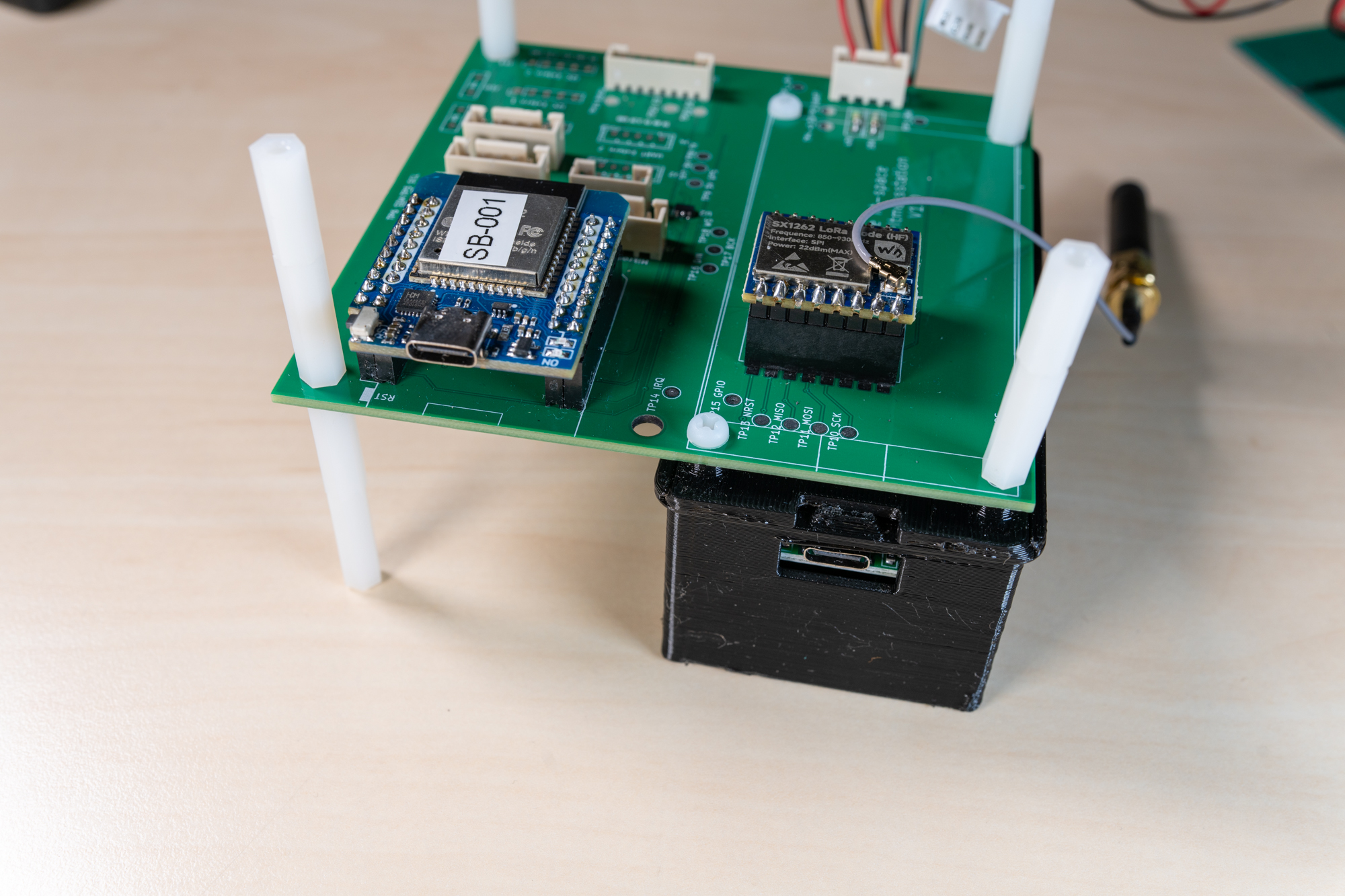

Bestückte Hauptplatine mit Steuereinheit und Funkmodul
Bestückte Hauptplatine mit Steuereinheit und Funkmodul.

Ein inneres Skelett bringt Ordnung

Die Sensoren und die Elektronik werden nicht einfach lose im Gehäuse befestigt. Eine eigene innere Trägerstruktur nimmt die Komponenten auf und hält sie an den vorgesehenen Positionen. Dadurch bleibt der Aufbau übersichtlich und lässt sich leichter montieren und warten.

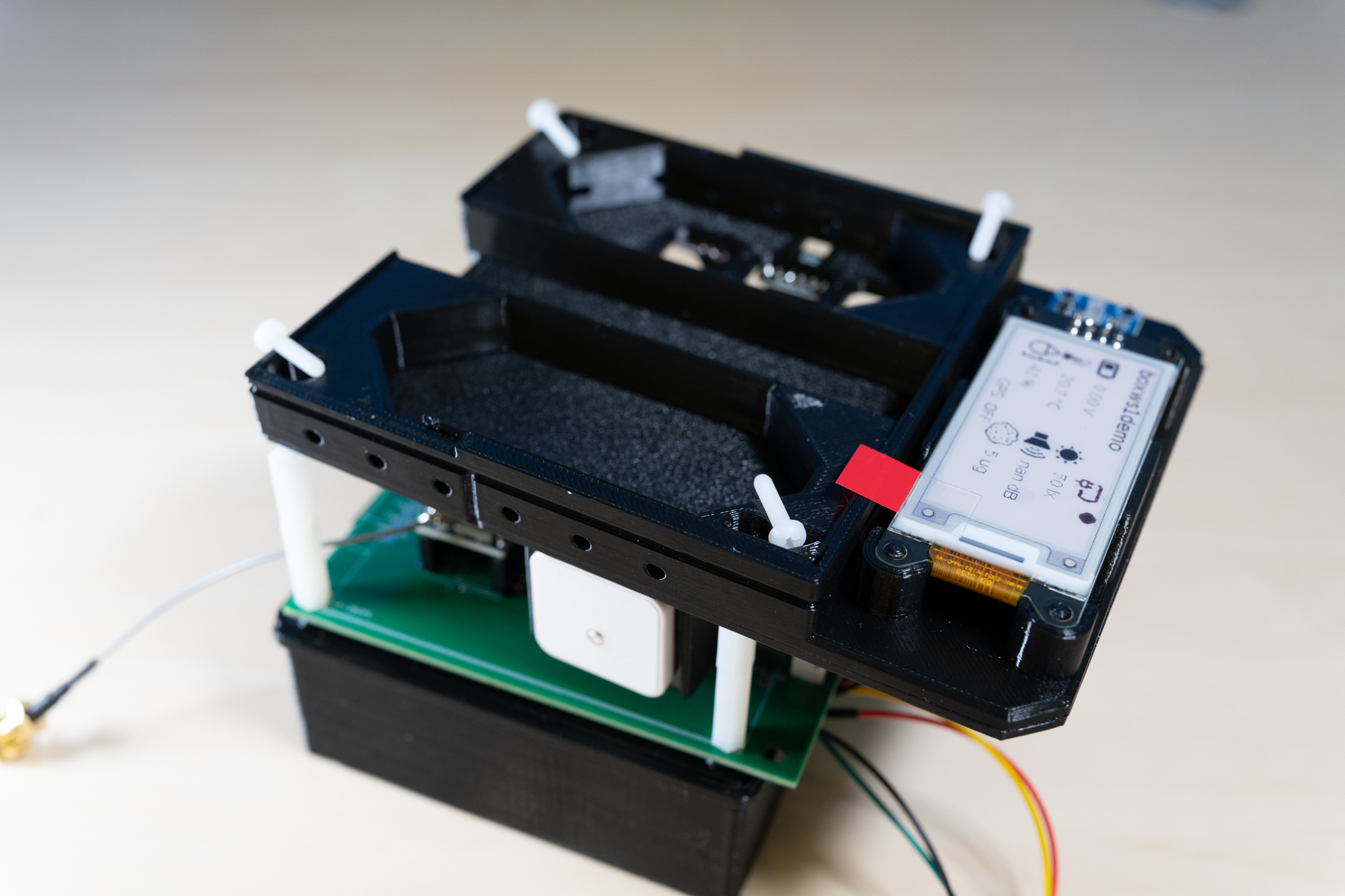

Innere Trägerstruktur für die geordnete Montage der Komponenten
Innere Trägerstruktur für die geordnete Montage der Komponenten.

Für den mobilen Einsatz entwickelt

Die UMS wurde als mobile Messstation entwickelt. Sie kann an unterschiedlichen Orten eingesetzt werden und dort über einen längeren Zeitraum Umweltdaten erfassen.

Die Stromversorgung erfolgt über zwei Akkus. Ohne zusätzliche Solarenergie kann die Sensorbox ungefähr zwei Tage betrieben werden. Das Solarmodul unterstützt dabei, die Akkus während des Einsatzes nachzuladen und die mögliche Messdauer zu verlängern.

Messen, Standort wechseln, vergleichen – die UMS ist nicht an einen festen Messort gebunden.

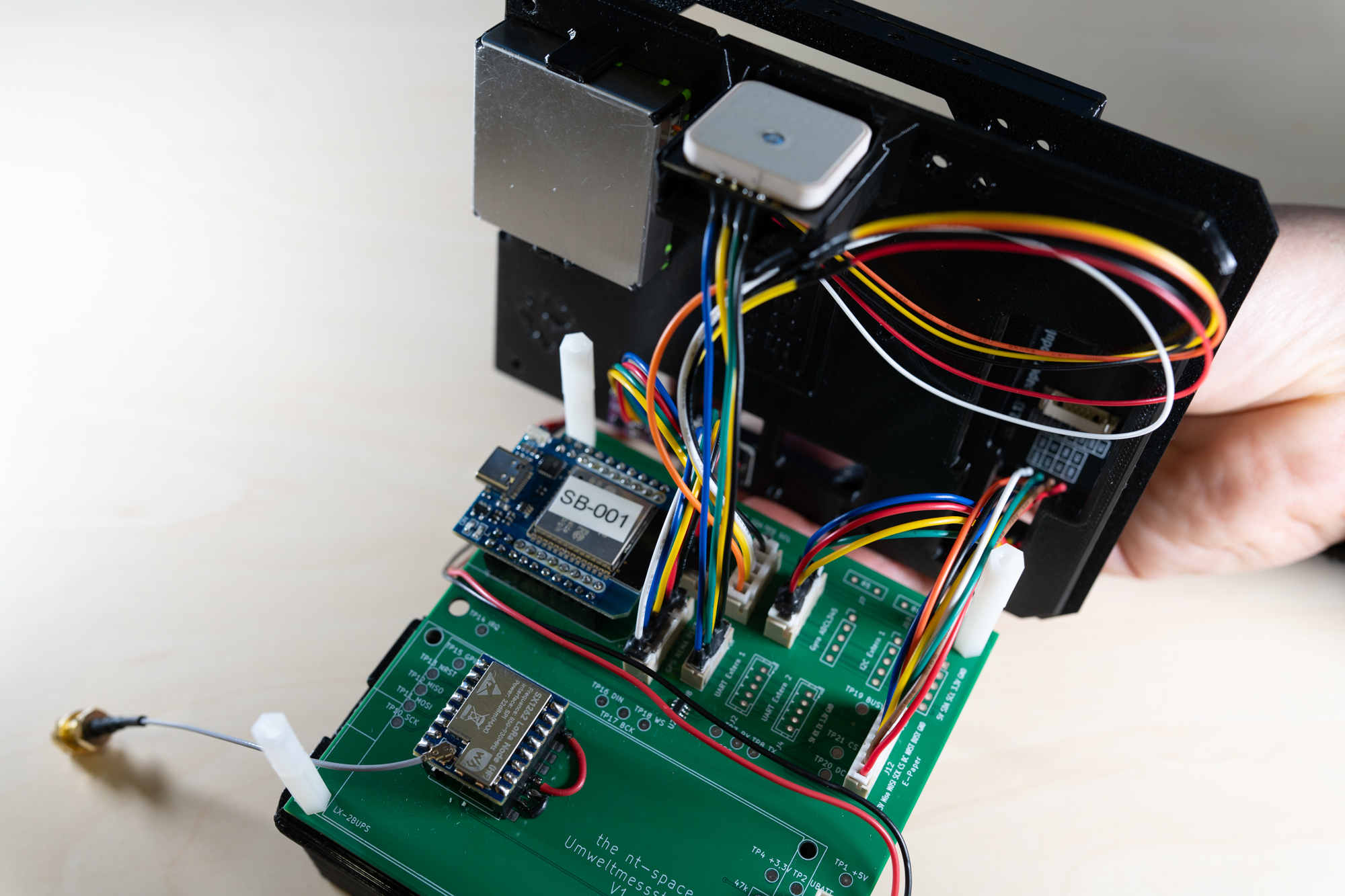

Aufgeklappte UMS mit Elektronik, Verkabelung und verschiedenen Baugruppen
Blick ins Innere der aufgeklappten Umweltmessstation.

Messwerte direkt vor Ort

Die Messwerte werden nicht nur per Funk zur späteren Auswertung übertragen. Ein Display an der UMS zeigt wichtige Messwerte auch direkt vor Ort an. So lässt sich bereits während einer Messung beobachten, was die Sensoren erfassen.

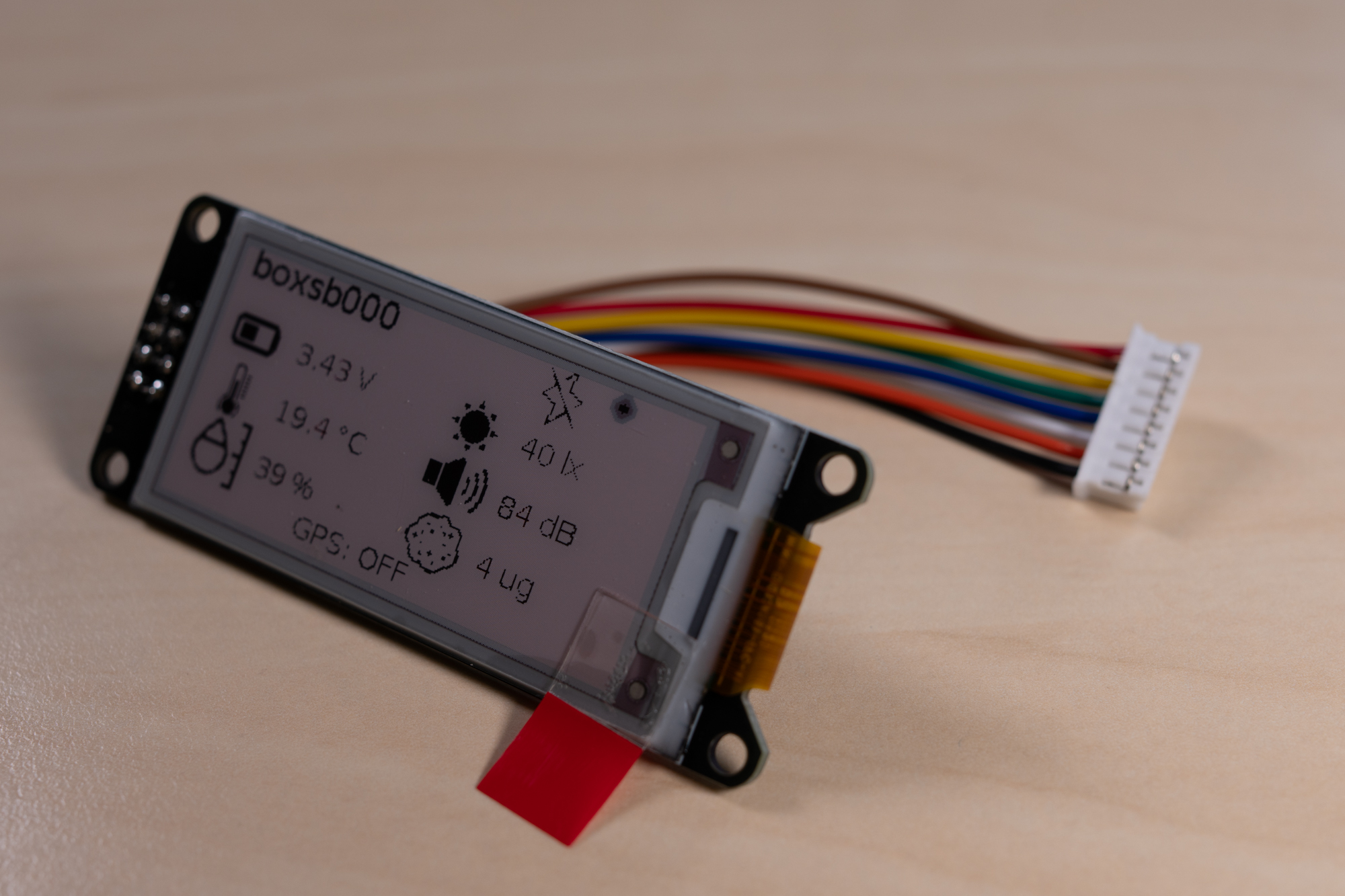

Display der UMS mit Messwerten direkt an der Sensorbox
Das Display zeigt Messwerte direkt an der UMS.

Aus der Entwicklung gelernt

Eine Sensorbox entsteht nicht nur am Computer. Beim Aufbau und bei praktischen Tests zeigte sich, dass auch die Anordnung der Komponenten und die Konstruktion des Gehäuses Einfluss darauf haben, wie gut sich die UMS aufbauen, warten und für Messungen einsetzen lässt.

Luft muss zirkulieren können

Elektronik erzeugt selbst Wärme. In einer geschlossenen Sensorbox kann dadurch die gemessene Temperatur beeinflusst werden. Bei der Entwicklung wurde deshalb darauf geachtet, dass Luft durch das Gehäuse strömen kann und die Sensoren die Umgebung möglichst unverfälscht erfassen.

Messungen dürfen sich nicht gegenseitig stören

Der Feinstaubsensor arbeitet mit einem kleinen Lüfter. Dessen Geräusch kann die Messung des Schallpegels beeinflussen. Deshalb wurden Feinstaub- und Schallmessung räumlich voneinander getrennt.

Steckverbindungen sollen eindeutig sein

Beim gemeinsamen Aufbau der UMS sollen sich die Komponenten möglichst einfach richtig anschließen lassen. Unterschiedlich ausgeführte und eindeutig zugeordnete Steckverbindungen helfen dabei, falsche Verbindungen zu vermeiden.

Ein inneres Skelett schafft Ordnung

Bei der Entwicklung zeigte sich, dass ein eigener innerer Träger hilft, die Komponenten geordnet zu halten und Aufbau sowie Wartung übersichtlich zu gestalten.

Auch kleine konstruktive Details können darüber entscheiden, wie zuverlässig eine Umweltmessstation misst und wie einfach sie sich aufbauen lässt.

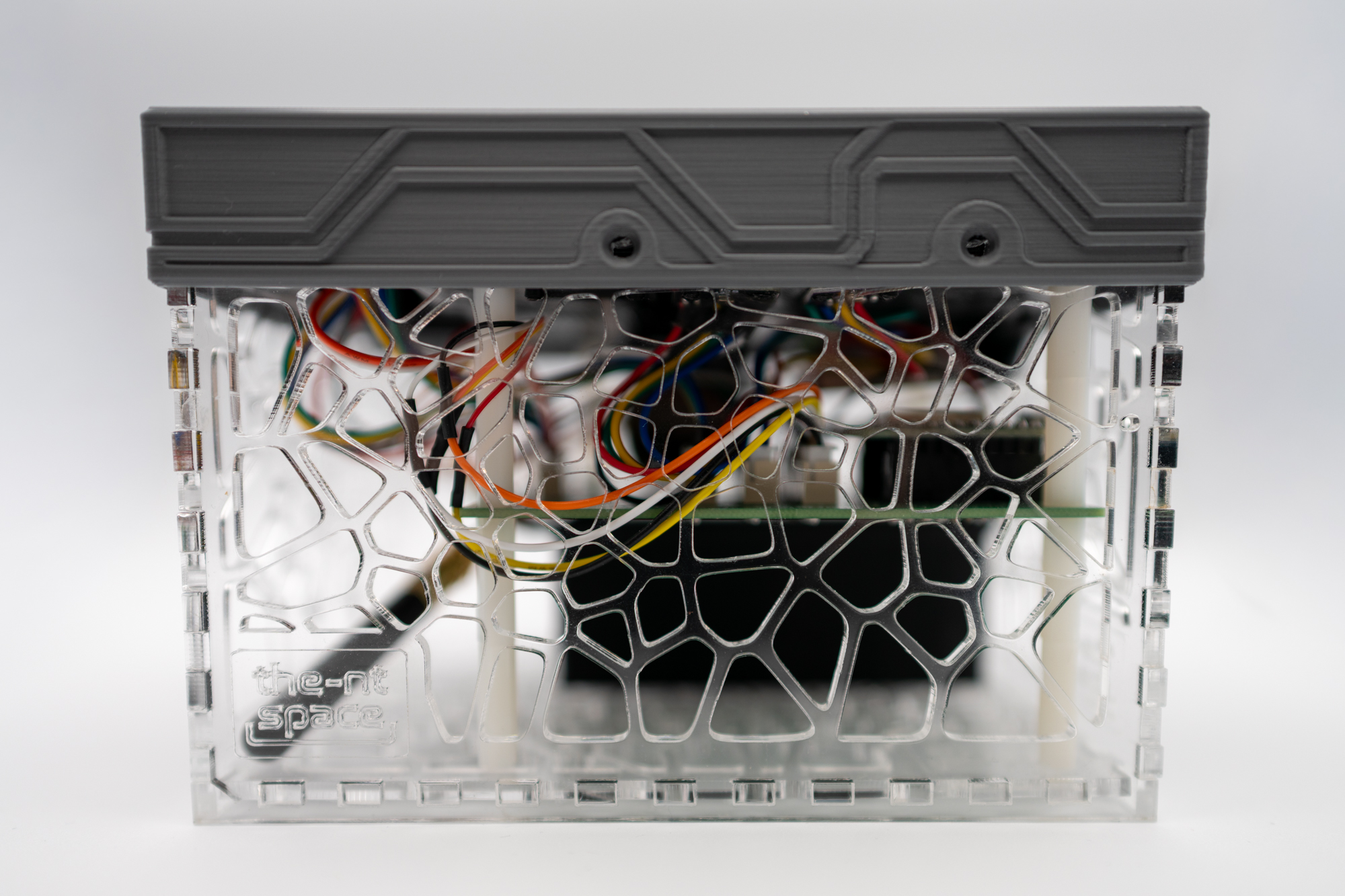

Fertige UMS mit sichtbaren Komponenten im transparenten Gehäuse
Die fertige UMS führt die einzelnen Komponenten zu einer Umweltmessstation zusammen.
